从潜像、溶解前沿到冲洗干燥，重新理解图形真正出现的过程
曝光结束时，光刻胶里还没有真正的沟槽、孔或线条。此时留下的只是一个潜像：胶膜不同位置的化学状态发生了变化，随后在指定显影体系中表现出不同的溶解倾向。
显影所做的，也不是把曝光区域像灰尘一样冲走。显影液需要接触胶膜、进入界面，使可溶部分脱离聚合物网络，再把溶解产物带离表面。这个移动界面在胶膜厚度方向和横向边缘上的推进轨迹，最后就成为开口底部和侧壁轮廓。
因此，侧壁不是曝光、显影或冲洗中任意一步单独决定的。它是潜像分布、胶的化学响应、界面溶解、液体交换以及停止过程共同留下的三维结果。
对常见正性体系，曝光及相应热过程通常使特定区域更容易在显影液中溶解；对某些负性体系，曝光后交联或极性变化会使需要保留的区域更难溶。但“正胶曝光区去除、负胶曝光区保留”只回答了最终保留哪一部分，没有说明边界如何移动。

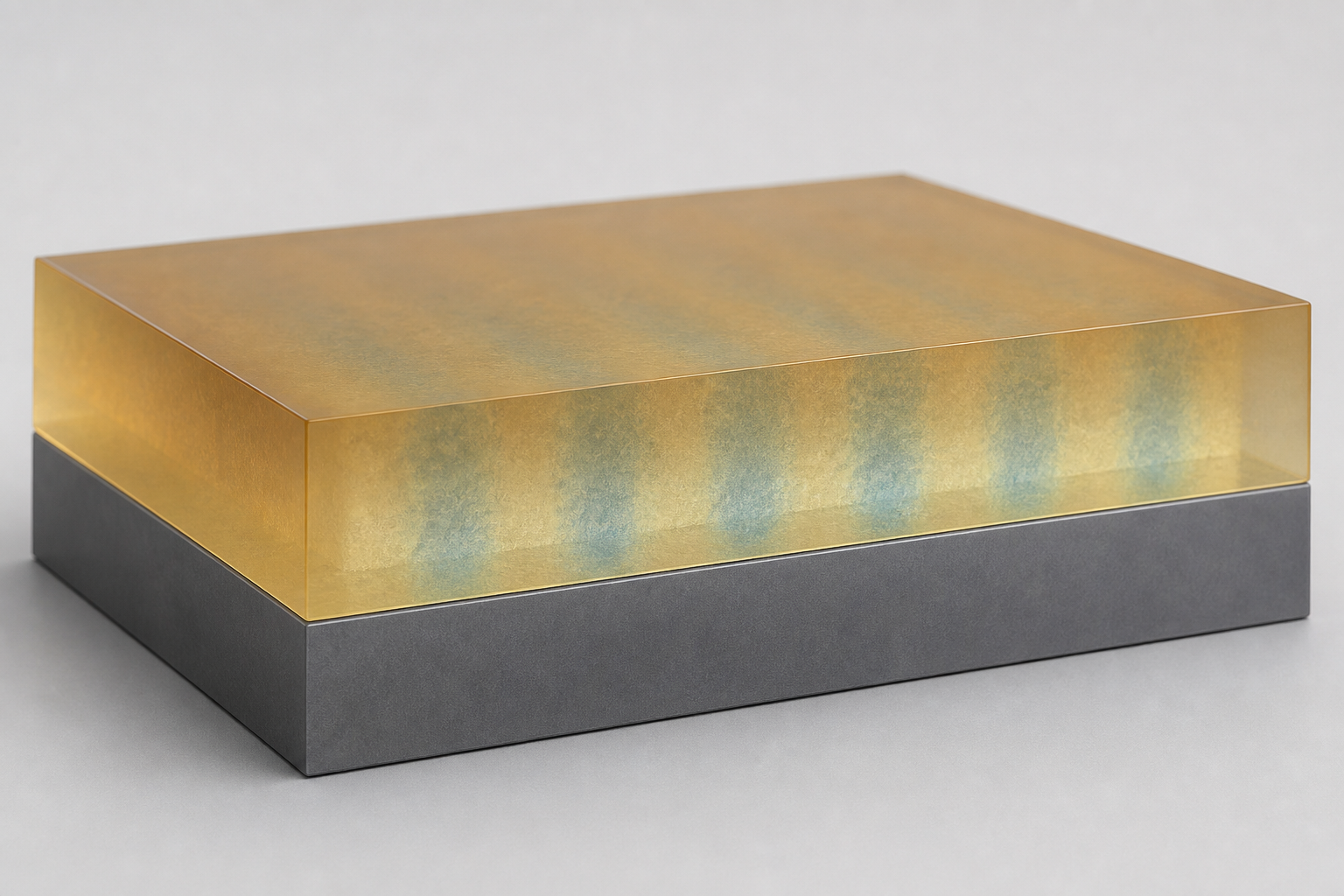

真实潜像很少是理想的垂直开关。光在胶膜内的吸收、反射和干涉，电子在材料中的散射，化学放大胶中的反应与扩散，以及软烘、曝光后烘烤带来的热史，都会让溶解倾向随深度和横向位置连续变化。
这意味着开口边缘不是一堵早已画好的墙。显影液接触胶顶时，顶部、底部和边缘处可能对应不同的溶解速率。若上部推进快、下部推进慢，侧壁会形成收缩或坡度；若某一深度的潜像边界向外扩展，显影后也可能出现回入或下切。轮廓是否适合刻蚀、lift-off 或电极接触，还要由后续任务判断。
不能把某种正胶或负胶的典型轮廓，直接外推到另一种胶、另一种曝光方式或另一套衬底堆栈。显影前，先确认胶型号、膜厚、曝光极性、热过程、显影体系和目标结构，才有讨论侧壁的基础。

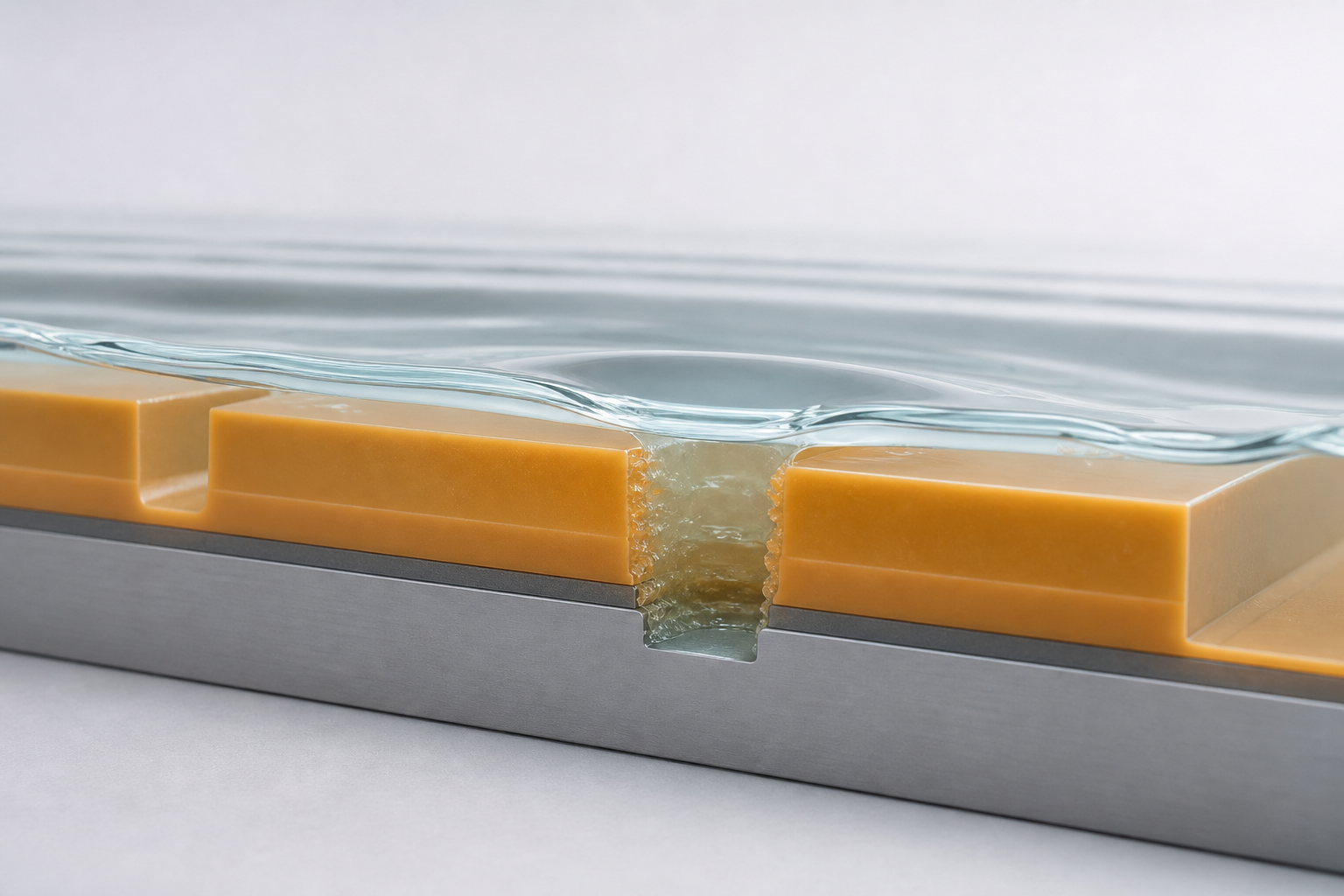

第一件事是显影液到达界面。对于开放表面，它可以从上方快速更新；对于窄沟槽、深孔或高密度结构，液体进入和产物离开受到几何约束。
第二件事是胶膜在界面处发生状态变化。不同体系可能经历离子化、链段松弛、溶胀、解缠结或交联网络中可溶部分的移除。NIST 等研究对特定化学放大胶的原位测量表明，显影剂能够进入胶膜边界并形成具有空间厚度的溶胀过渡区。这个结果提醒我们，界面不一定是数学意义上的一条零厚度线。
第三件事是溶解物离开界面。如果产物在局部积聚，或有效显影成分在胶表面附近被消耗，即使槽中的总体显影液没有失效，局部推进也可能变慢。
哪一环节占主导，取决于具体胶与显影液、温度、膜厚和图形几何。Hunek 与 Cussler 对光刻胶溶解机理的研究也指出，不同体系的限速步骤并不相同。因此，“显影速率等于胶厚除以时间”只能用于非常受控条件下的表观描述，不能代替界面机理。

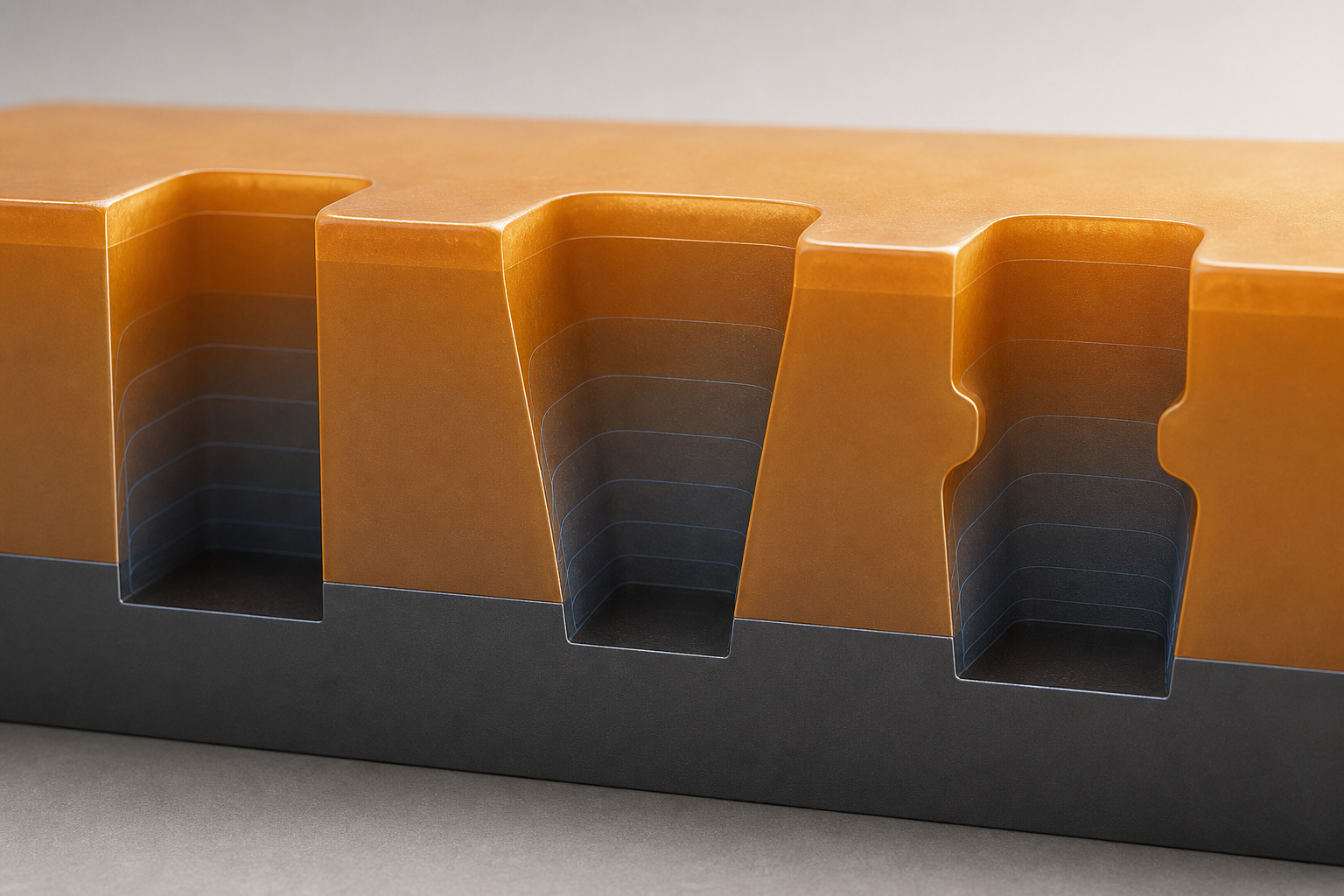

可以把显影后的侧壁想成溶解前沿在不同时间位置的包络。胶顶最先接触显影液，开口底部通常更晚出现；边缘附近的潜像又不是均匀的，所以纵向清底与横向后退会同时发生。
显影不足时，开口底部可能留下薄残层，孔口已经显现但并未真正接触衬底。继续显影后，底部也许能够清开，可顶部和侧壁不会停在原位等待：它们仍可能继续后退，保留胶厚度也可能下降。于是同一片样品上会出现“深处仍欠显影、顶部已经过显影”的组合，而不是两个互斥状态。
显影过久也不只是尺寸变大。未曝光区或应保留区域并非绝对不溶，边缘中间态、界面溶胀、附着较弱的小结构都可能持续受到影响。细线会变窄，孔口会扩大，侧壁会变缓，孤立结构甚至可能脱落。
反过来，单纯缩短时间也不一定得到更直的侧壁。如果潜像在深度方向本来就不足、胶底难以被显影液到达，缩短只会把残层保留下来。正确的调整顺序，是先区分问题来自潜像、界面反应还是液体交换，再决定改变曝光、热过程、膜厚、显影方式或时间。
显影液更新条件与图形几何密切相关。大开口的液体交换较充分，溶解产物也容易离开；窄沟槽、深孔和高密度阵列里，进入与排出路径更受限。若潜像本身还存在密度相关差异，两类效应会叠加在最终图形上。

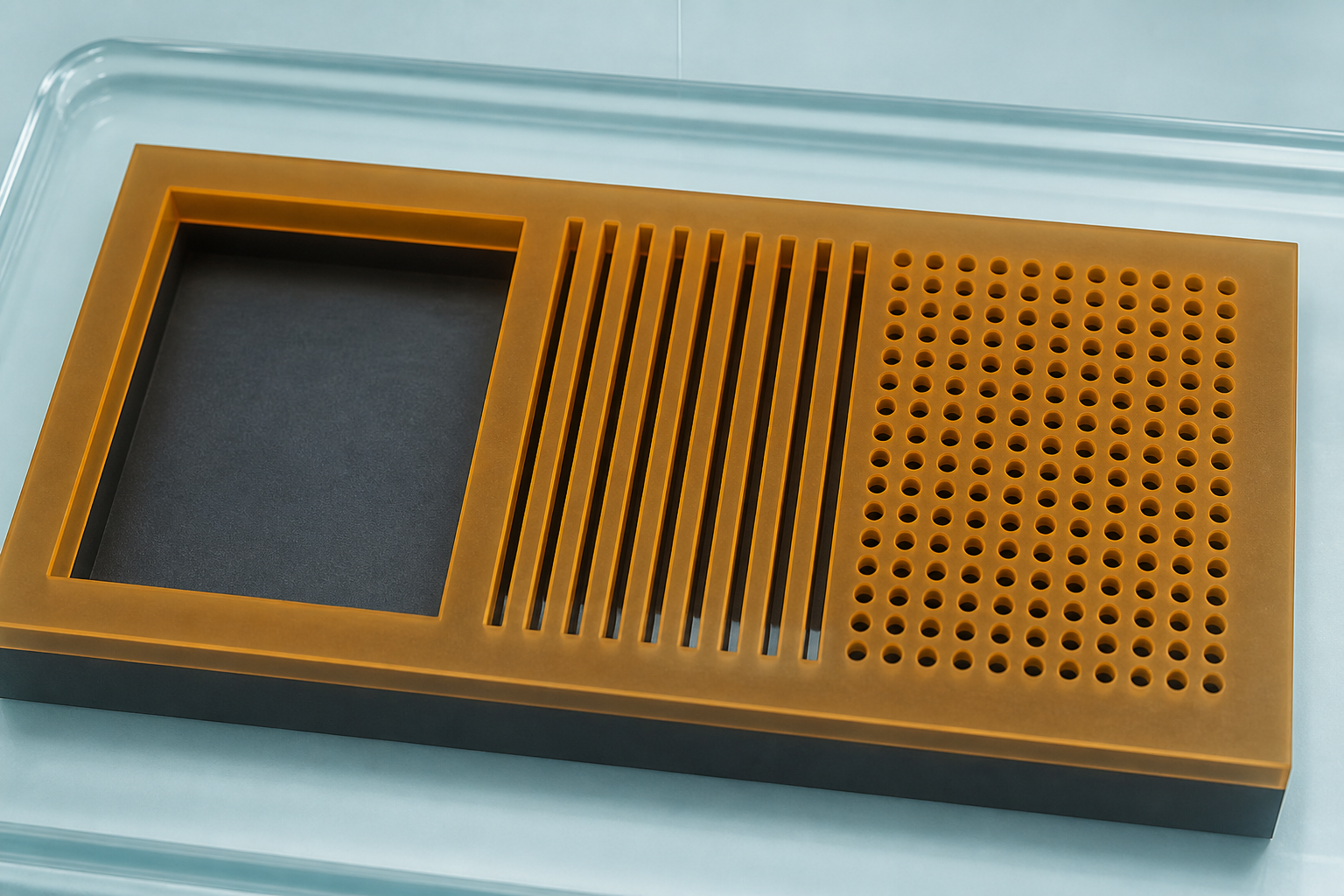

因此，只用一个宽大的曝光方框判断显影终点，不能证明正式版图中的最小孔、密集线或深沟槽已经清底。同一片测试结构至少应包含大开口、小孔、孤立线、密集线以及与正式结构相近的胶厚和图形密度。
搅动或液体流动能够帮助更新界面，但“越强越好”同样不成立。不同的浸没、喷淋和 puddle 模式具有不同边界条件；过强流动还可能作用于附着不足或机械强度有限的细小胶结构。公开工艺中的时间与动作若脱离设备、容器、液量和样品几何，不能直接照抄。
显影液状态也要进入记录。名称相同不代表当次界面条件相同，温度、配制与使用历史、带入的水或溶剂、处理面积和等待时间都可能改变实际表现。实验记录若只写“显影一分钟”，下一次很难判断变化来自材料、曝光还是显影液。

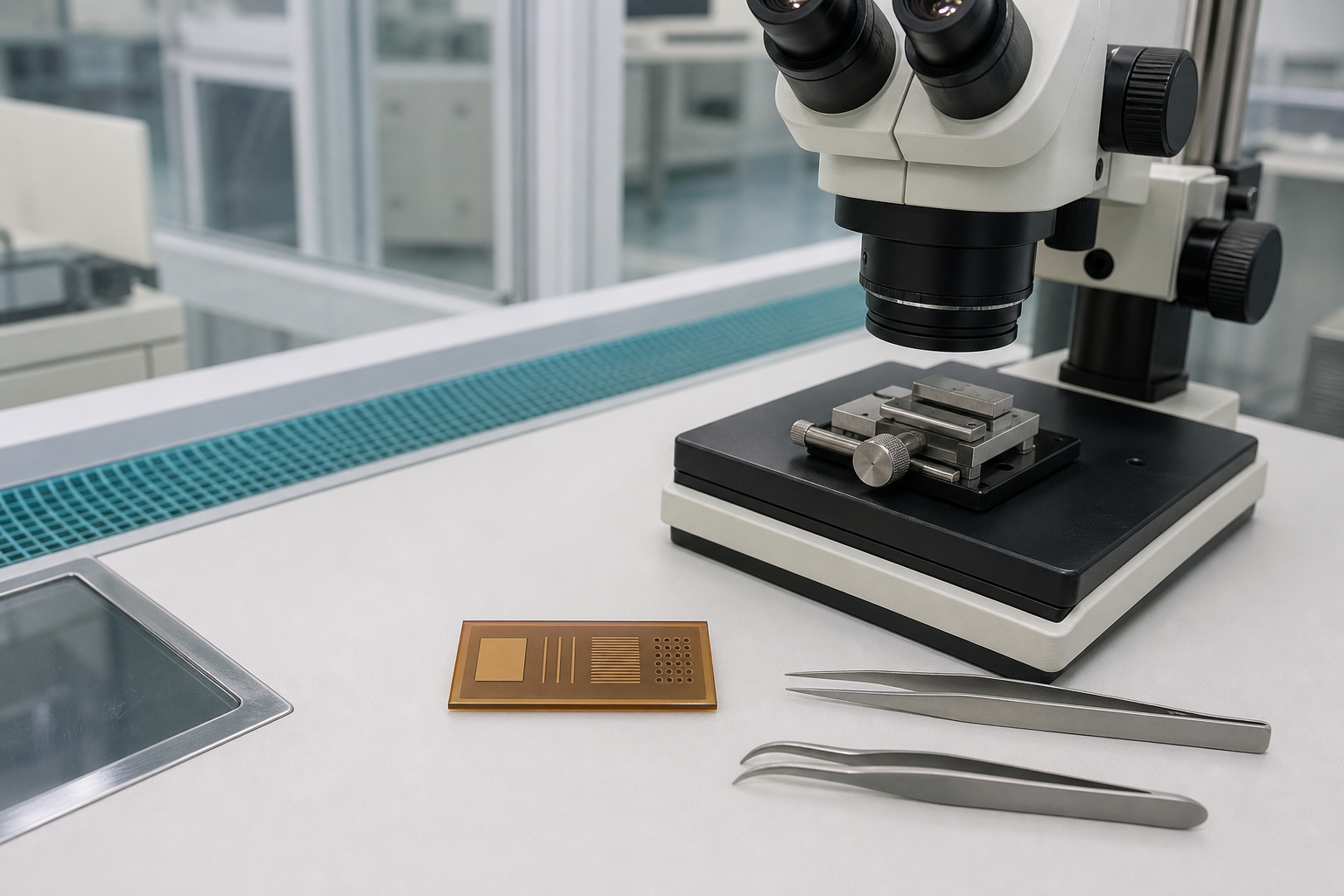

“能看见图形”不是通用终点。光学显微镜能确认大面积图形是否出现，却未必看得到开口底部很薄的有机残留，也不能单凭俯视图判断侧壁是否垂直、回入或底部收缩。
如果胶图形用于刻蚀，终点要关注开口是否真正清底、保留胶还有多少厚度、边缘是否能承受后续等离子体或湿法过程。若用于 lift-off，除了清底，还要关注金属是否会在胶顶和侧壁形成连续包覆，所需下切或回入轮廓是否存在。若用于电接触，底部的残留和表面处理又可能比俯视线宽更重要。
因此，终点验收可以分三层。第一层用低风险测试片观察图形是否整体打开；第二层在密集与孤立、宽与窄、中心与边缘位置量测俯视尺寸和残膜；第三层根据后续任务增加代表性剖面、膜厚变化、表面检查或转移验证。
剂量矩阵与显影时间矩阵也应分开解释。横向比较剂量，可以看到潜像建立是否足够；纵向比较显影条件，可以观察清底与保留胶损失之间有没有可用窗口。若两者一起随意改变，出现好结果时也不容易知道是什么起了作用。
样品离开显影液时，表面和沟槽里仍带着显影剂与溶解产物。兼容的冲洗步骤负责稀释并带走它们，使界面过程停止。冲洗不足可能留下残余物或使局部作用继续；冲洗动作差异过大，也会让操作者之间出现难以解释的批次变化。
随后液体从细线和窄间隙中蒸发，气液界面会产生毛细力。IBM 等关于光刻胶图形坍塌的工作表明，高深宽比、细间距结构在冲洗和干燥阶段可能因界面力失稳。也就是说，显影后看到的倒伏，不一定等于曝光或溶解阶段已经失败。
因此，一条完整显影流程应记录到冲洗和干燥结束，而不是在样品离开显影液时停止计时。对于脆弱结构，还需结合胶的机械性质、图形宽度、高度、间距、附着和干燥方式逐项评估，不能把某一种防坍塌方法写成所有样品的默认答案。
●胶膜基础：胶型号与批次、旋涂后膜厚、衬底和已有膜层、软烘及曝光后热过程；
●潜像条件：曝光方式、剂量矩阵、图形极性、密集与孤立区域，以及可能影响深度分布的反射或台阶；
●显影条件：显影液名称与状态、温度、处理模式、时间、样品方向和液体更新方式；
●停止过程：冲洗液、转移等待、冲洗方式、排液与干燥动作；
●测试结构：宽开口、小孔、孤立线、密集线、中心与边缘位置，是否与正式版图具有相近胶厚和密度；
●验收证据：清底判据、保留胶厚、俯视尺寸、代表性剖面、残膜或后续转移结果；
●结论边界：哪些现象已经被观察，哪些只是待验证的原因，哪些结果不能外推到其他胶、设备或结构。
曝光写下的是溶解倾向，显影才把它变成真实的三维胶结构。显影液进入、界面反应、聚合物溶解、产物离开、冲洗停止和干燥受力，共同决定了开口是否清底、侧壁怎样倾斜以及细小结构能否站住。
遇到残膜时，直接延长时间可能让顶部和侧壁继续损失；看到倒伏时，也不能立刻把原因归到剂量。更可靠的做法，是用覆盖正式结构极端条件的测试片，把潜像、显影前沿、冲洗干燥和后续任务分层验收。这样得到的显影窗口，才是能被复核和迁移的工艺认识，而不是一次偶然“洗干净”的结果。
