不是一个便宜、一个精细，而是材料被去除的方式不同
在微纳加工里，刻蚀负责把光刻胶或硬掩膜上的图形，真正转移到下面的材料里。
刚开始接触这一步时，经常会听到两种说法：
湿法刻蚀便宜、简单，但不够精细；干法刻蚀设备复杂，却能做出更垂直的结构。
这种说法能帮助人建立最初印象，但不能直接拿来选工艺。
因为湿法和干法首先描述的是材料在什么环境里被去除。至于图形能做到什么形貌，还要看材料、晶向、掩膜、反应方式、结构深度和后续用途。
有些湿法刻蚀会明显向侧面扩展，也有一些单晶材料会沿特定晶面形成规则斜壁。有些干法刻蚀方向性很强，也有一些偏化学反应的干法过程会同时向多个方向进行。
所以真正应该问的不是：
湿法和干法，哪一个更高级？
而是：
我希望材料最后留下什么样的剖面，哪一种去除方式更合适？
刻蚀并不是在材料表面随便挖一个坑。
一个典型的图形转移过程，通常先在样品表面形成一层掩膜。掩膜可以是光刻胶，也可以是氧化物、金属或其他硬掩膜。
掩膜覆盖的区域暂时受到保护，开口处的目标材料暴露出来。刻蚀剂、活性粒子或离子接触这些暴露区域后，材料才会被去除。
因此，最终结构并不只由版图决定。
光刻决定胶层开口长什么样，刻蚀决定这个开口怎样进入目标材料。只要刻蚀过程中出现侧向反应、掩膜损耗、底部残留或停止层损伤，最终结构就会和胶图形不同。
理解湿法和干法的区别，也要从这个过程开始。
湿法刻蚀使用液体化学体系与材料表面反应。
样品可能被浸入溶液，也可能采用滴加、喷淋或其他接触方式。目标材料经过化学反应后，形成能够进入溶液的产物，再通过扩散、搅动和漂洗离开表面。

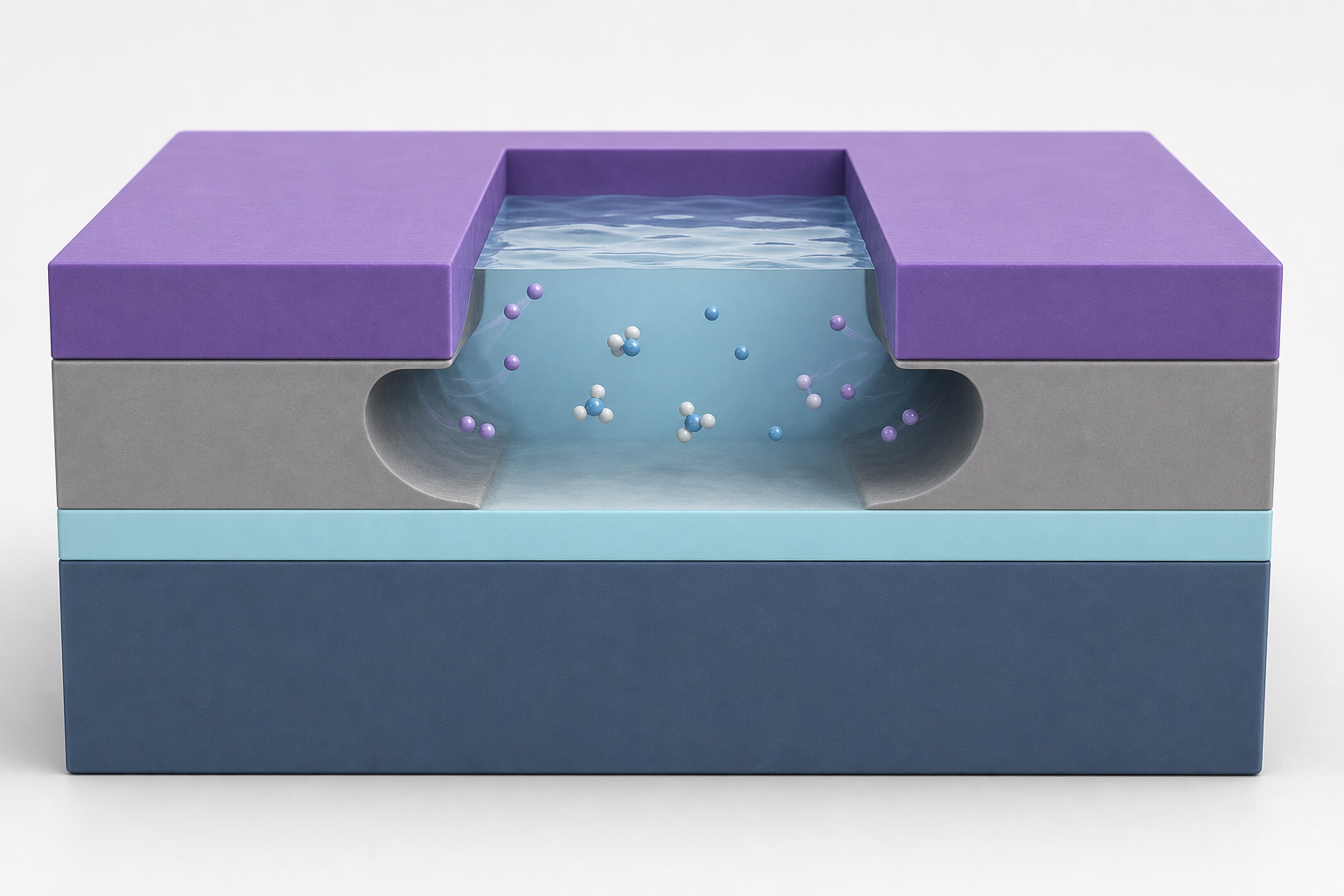

液体可以从开口上方接触材料，也能逐渐进入掩膜边缘下方。对于很多常见湿法体系，材料不只向下被去除，也会向侧面退让。
这种现象叫侧蚀。
侧蚀并不一定是缺点。
如果要释放悬臂梁、膜片或其他悬空结构，横向钻蚀可能正是设计需要的动作。但如果目标是一组间距很小的线条，侧蚀就可能让线宽缩小、开口扩大，甚至使相邻结构失去支撑。
湿法刻蚀的一个常见优势，是在合适的材料体系中可以获得较好的材料选择性。
这里的选择性，是指目标材料相对于掩膜或停止层被去除的快慢关系。选择性合适时，目标层能够被去除，而掩膜和下方材料消耗较少。
不过，选择性不是写在材料名称旁边的永久常数。溶液组成、温度、表面状态、材料致密度和反应产物都会影响实际结果。
还有一个容易忽略的例外：湿法不一定都是各向同性。
以单晶硅的某些碱性湿法体系为例，不同晶向的反应速率可能不同。刻蚀过程中，较慢的晶面逐渐保留下来，最后形成有明确角度关系的斜壁。
这种方向性来自晶体结构，而不是液体突然变成了垂直向下的粒子束。
干法刻蚀通常在真空腔体中进行。
进入腔体的气体被激发后，可以形成中性活性物种、离子、电子和其他粒子。它们到达样品表面，与材料反应，或者通过动量传递帮助材料离开表面。
干法刻蚀并不是一种单一机制。
偏化学的气相反应，可能具有较好的材料选择性，但方向性未必很强。偏物理的离子束去除具有较强方向性，却可能同时增加表面损伤和再沉积。RIE、ICP-RIE 等过程，则会在化学反应与定向离子作用之间寻找平衡。
为什么干法刻蚀常能获得更强的方向性？

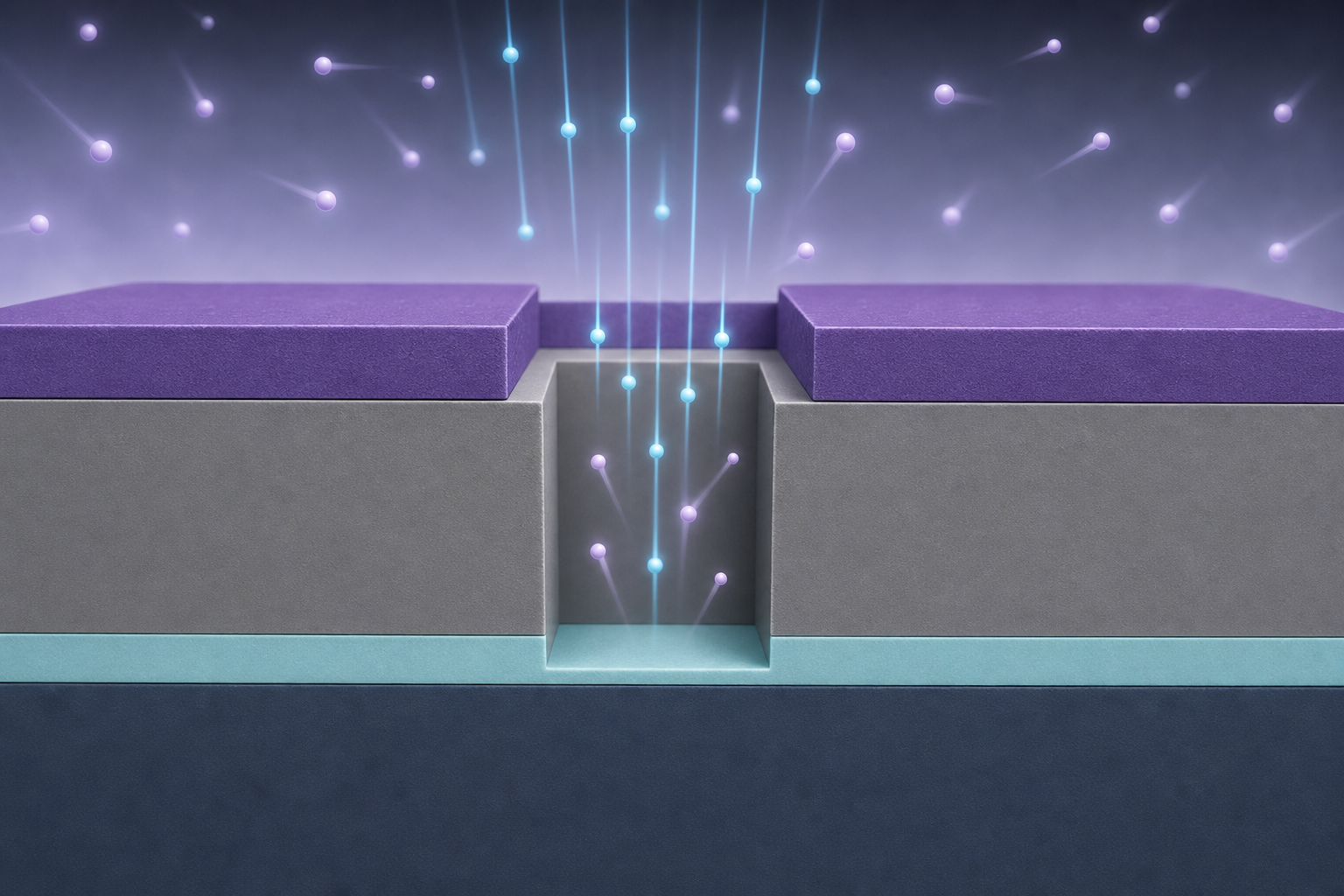

可以先把等离子体上方的活性物种理解成提供化学反应，把受到电场影响的离子理解成带有方向的辅助作用。离子更集中地到达开口底部时，底部反应会被增强；如果侧壁同时受到保护，横向去除就会减少。
但“干法等于垂直侧壁”仍然不成立。
气体体系、压力、偏压、样品温度、侧壁钝化、反应产物挥发性和掩膜形貌都会改变结果。条件不合适时，干法刻蚀同样可能出现侧壁倾斜、底部残留、微沟槽、再沉积、表面粗糙或掩膜过度消耗。
设备名称只能告诉我们使用了哪一类工具，不能直接替代最终剖面的判断。
这四个词经常被放在一起，容易让人形成一一对应：
湿法等于各向同性，干法等于各向异性。
真实情况更像两张不同的分类表。
湿法和干法，区分的是反应环境与介质。
各向同性和各向异性，描述的是材料沿不同方向被去除的相对程度。

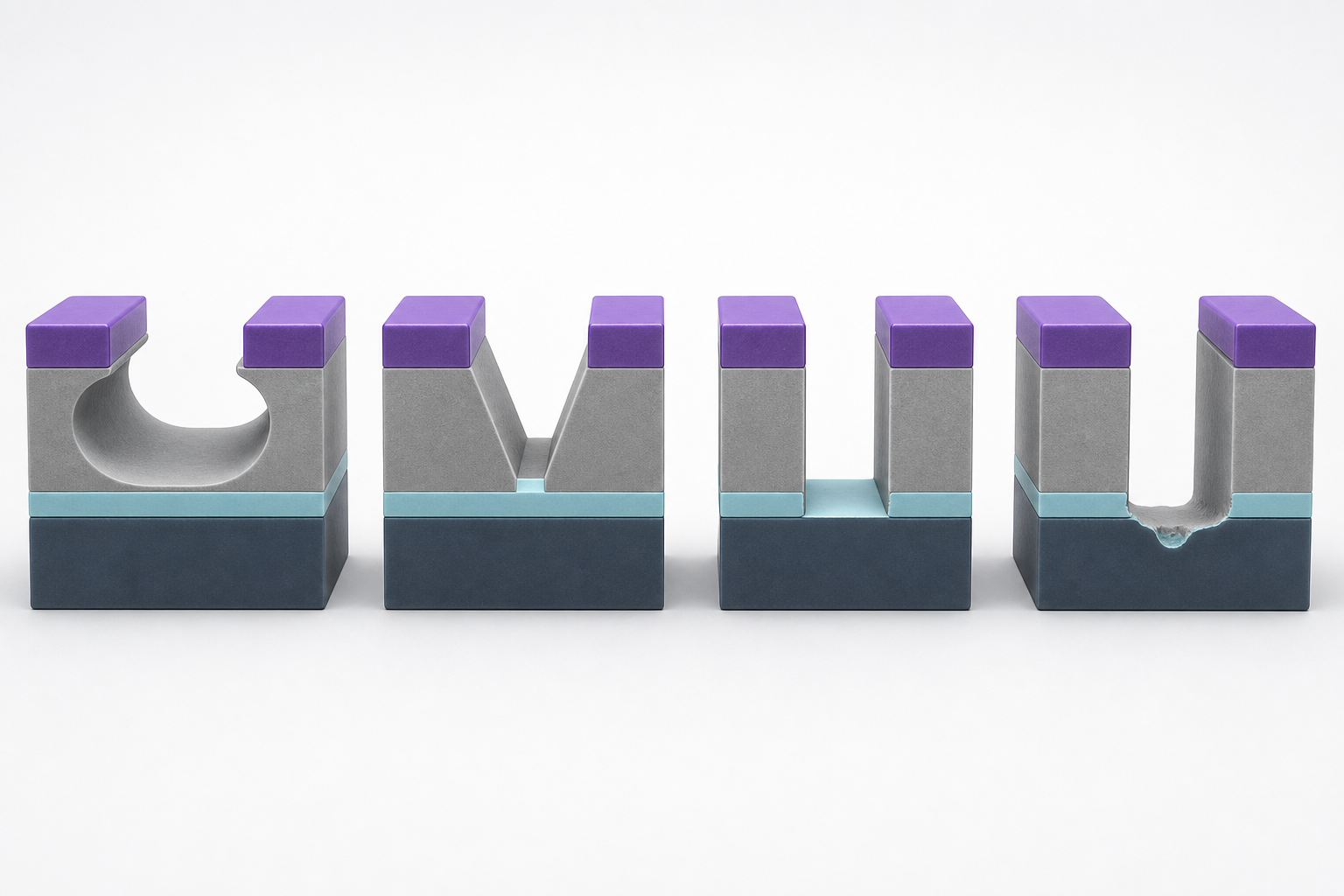

湿法刻蚀可能产生明显圆弧形侧蚀，也可能因为晶向差异留下规则斜面。干法刻蚀可能形成接近垂直的侧壁，也可能因为化学反应过强而横向扩展。
所以评价刻蚀结果时，不能只写“采用湿法”或“采用干法”。
还要说明最终开口的顶宽、底宽、深度、侧壁角、底部状态，以及掩膜和停止层是否完整。
这些才是结构真正留下来的样子。
假设要在一层薄膜里开窗口。
如果只告诉加工人员“表面是一片硅片”，仍然无法判断用哪一种刻蚀。
因为真正参与工艺的可能包括：

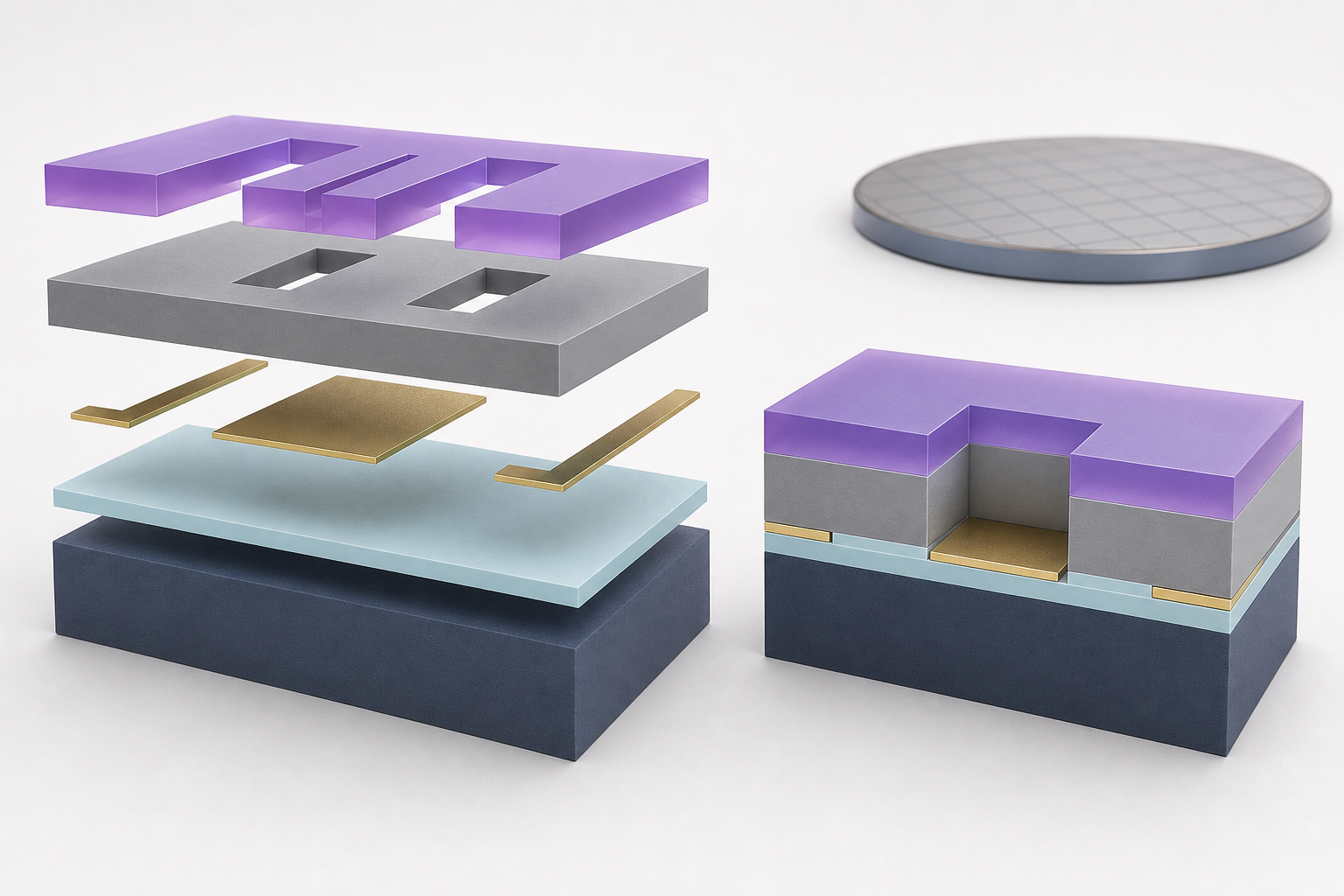

最上方的光刻胶或硬掩膜、需要去除的目标薄膜、下面的停止层、已经做好的金属电极，以及最底部的基底。
刻蚀剂不只会看到目标层，也可能接触其他暴露材料。目标材料能够被去除，不代表掩膜撑得住，也不代表停止层和电极不会受损。
共享设备还要考虑材料准入和交叉污染。有些材料可以在某台设备中加工，但带着另一种暴露材料进入同一腔体，可能就不符合平台要求。
因此，路线判断的第一张图不应该是设备照片，而应该是一张完整的材料堆栈图。
假设样品表面有一层氧化物，需要开出一片窗口，露出下面的硅。
如果开口面积较大，允许一定侧蚀，掩膜和硅又能承受所选湿法体系，那么湿法可能是一条步骤较短的路线。
如果开口很密，线宽和间距对横向损失敏感，希望掩膜图形更忠实地传到氧化层底部，那么方向性较强的干法路线可能更合适。
但选择干法后，问题并没有结束。
还要继续确认掩膜是否足够厚，底部硅能否承受必要的过刻，刻后是否有残留，图形密度是否会导致不同区域刻蚀不一致。
有时合理答案还会是组合工艺：先用方向性较强的步骤完成大部分深度，再采用对停止层更温和的步骤接近终点。
这不是哪一种方法更先进，而是在不同风险之间做取舍。
不能这样绝对判断。
湿法结果取决于材料反应、晶向、掩膜、厚度和允许的横向损失。有些结构非常适合湿法，有些结构则会被侧蚀直接破坏。
不一定。
方向性只是干法可能提供的能力。侧壁是否垂直，还要看化学反应、离子作用、侧壁保护、温度、图形密度和掩膜状态。
时间增加可以帮助部分区域刻穿，但也可能带来过刻、停止层损伤、掩膜变薄和线宽变化。
“刻干净”不能只看时间，还要通过合适的检测确认底部和侧壁。
同一种材料放在不同设备、不同腔体状态、不同图形面积和不同材料堆栈中，结果都可能变化。
文献参数适合帮助理解变量，不能自动变成另一台设备上的固定工艺。
讨论湿法还是干法之前，可以先把问题整理成几项：
● 完整材料堆栈是什么，每层多厚？
● 哪一层要被去除，哪一层必须保留？
● 使用光刻胶还是硬掩膜？
● 最小开口、最小间距和图形面积是多少？
● 目标深度是多少，允许多少侧蚀和侧壁倾斜？
● 停止层能否承受过刻？
● 刻后还要镀膜、键合、清洗还是做电学测试？
● 最终用俯视图、截面、台阶高度还是功能结果验收？
这些信息越清楚，工艺选择越接近真实问题。
只问“能不能刻”，往往只能得到一个很宽泛的回答。把材料、结构和验收目标放在一起，才能判断湿法、干法或组合路线是否值得继续验证。
湿法刻蚀和干法刻蚀的区别，不是一个简单、一个高级。
湿法主要依靠液相化学反应，常见优势是流程直接和材料选择性，但需要认真处理侧蚀、漂洗、干燥和材料兼容。
干法借助气相反应、等离子体和离子作用，更容易调节方向性，但同样要面对掩膜损耗、表面损伤、残留、图形密度和设备准入。
真正的选择顺序应该是：
先画清材料堆栈，
再定义希望得到的剖面，
然后比较选择性、损伤和后处理，
最后才是选择设备和试验窗口。
刻蚀路线没有脱离材料和结构的统一答案。
合适的路线，应该能解释为什么这样去除材料，也能说明最后准备怎样验收。
